多涂乐底漆---外墙涂料的守护者

目前采用外墙涂料的建筑日益增多，有的墙面出现脱皮、起泡、爆裂、变色等问题，影响了外墙涂料的使用效果。究其原因，除了涂料质量外，大部分是对底漆缺乏了解或没有正确使用造成的。

建筑外墙基材多为水泥沙浆或混凝土表面，其特点是多空隙、碱性强，其中多孔结构使其吸水性强，致使涂层表面不够光滑，容易引起涂膜起皱，并可能导致涂膜干燥过快而引起面漆开裂浪费面漆；碱性强可以导致涂料中树脂的化学降解，加速涂膜老化，减少涂层的使用期限。所以，在外墙涂装中必须使用底漆。

在墙体涂装中底漆一直是争议很大的环节,有人说涂刷底漆一点作用没有,反而无谓增加涂装成本。有人说涂刷底漆会使面漆更难遮盖,增加涂刷成本,更有人说做了一辈子涂装工了,根本就没用过底漆。小编想说的是底漆绝对是我们在涂装过程中被忽视的守护卫士,简单来说相同年份的2个项目，一个涂刷底漆后正常涂装,另外一个没有涂刷底漆直接进行面漆涂装,两者涂装寿命至少会相差3倍。

为什么要选好的底漆?

涂刷抗碱封闭底漆的作用:

抗碱封闭底漆大的特点就是对混凝土有超强的附着力,能够 与混凝土形成-个很好的封闭区间，它主要就是用来做混凝土的基材防护材料。防止水的渗透,抗碱隔离作用,对基层的碱分能有效隔离,防止碱分的渗出破坏涂层。对疏松粉化的基底进行补强作用,加固基底。

实验：取两块同样的水泥砂浆预制板，其中一块涂刷抗碱封闭底漆后批刮107胶＋白水泥外墙腻子刷乳胶涂料，另一块直接批刮107胶＋白水泥外墙腻子刷乳胶涂料。

底漆对腻子层的增强作用非常明显。通过实验可见在没有涂刷抗碱封闭底漆的表面，批刮的腻子层不到半小时就已硬化。而国标白水泥的初凝时间不小于2.5h。这是由于基材表面的多孔结构导致它吸水性很强，如果不进行涂刷底漆封闭，就会造成批刮的腻子失水太快。这样的后果就是作为主强源的水泥没有足够的时间进行水合作用，所以达不到最佳强度，仅为应用强度的20%－30%，失去作为主强源的作用。所以底漆对腻子层的增强作用非常明显。

而腻子层的强度过低，正是许多外墙涂层出现爆裂、起泡、脱皮的主要原因，因此合理涂刷底漆可以有效避免此类涂装质量事故的发生。底漆对面漆的保护作用。

实验：取两块同样的水泥砂浆预制板，其中一块是涂刷一遍清漆封闭底漆，然后一遍白色面漆;另一块直接涂刷两遍白色面漆将两块样板浸泡在水中。

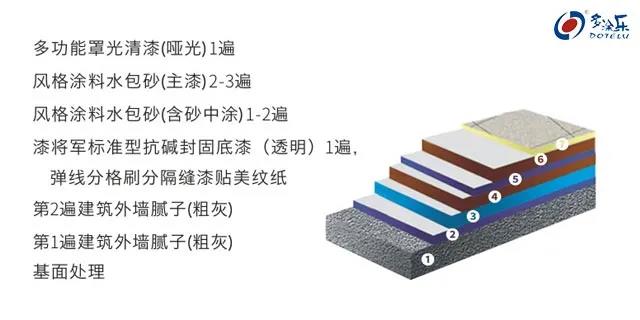

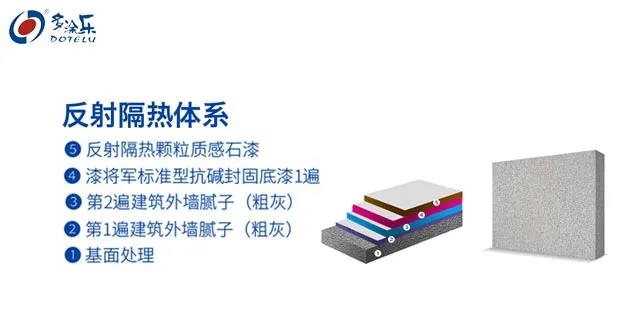

涂刷有抗碱封闭底漆，可以对面漆起到明显的保护作用。因为底漆的渗透作用强，可以对基材的毛细孔形成有效抢救无效封闭，从而避免基材内碱分及水溶性盐随水分通过毛细作用的迁移渗出表面，同时防止了起霜泛碱，并保护面漆不受化学侵蚀，同时又可以避免多孔的基面对面漆的过度吸收，改善面漆的装饰效果，节约面漆用量。    底漆的使用    影响因素。影响底漆性能的因素有基材的处理、天气因素、施工因素。

 - End -

1200+工程项目  6亿+涂装面积
